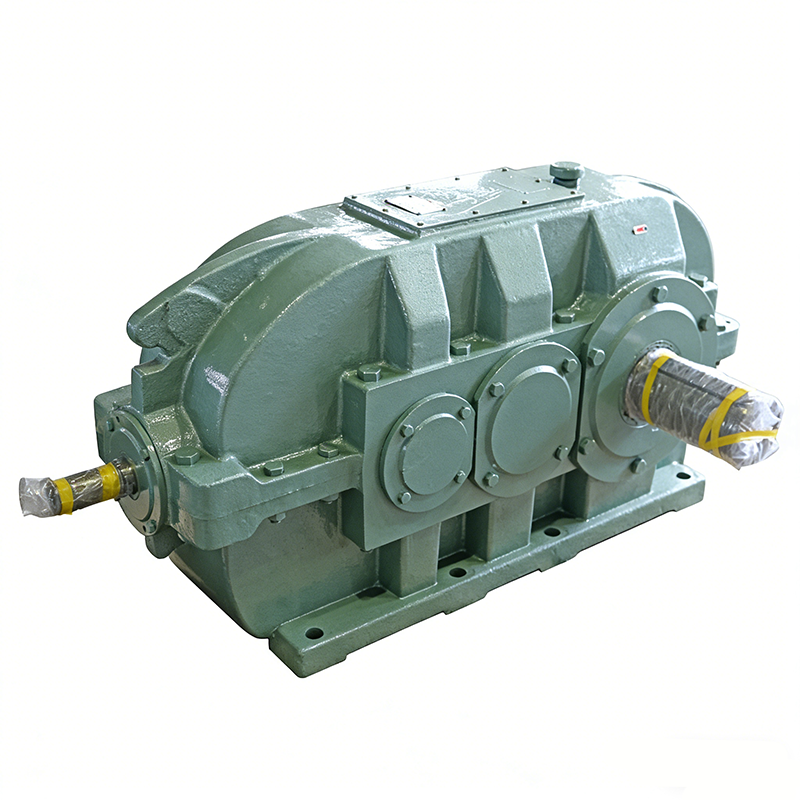

DBY Series Conische Cilindrische Tandwielreducer
De conische cilindrische tandwielreducer combineert schras en spiraalvormige tandwieltrappen om gecontroleerde snelheidsreductie en stabiele koppeluitgang te leveren. De verticale asopstelling ondersteunt richtingskracht overbrengen in compacte opstellingen. De meertraps-tandwielstructuur verbetert de lastbeheersing terwijl de werking soepel blijft. Tegelijkertijd, Het behuizingsontwerp ondersteunt stabiele smeringsomstandigheden. Deze configuratie zorgt voor betrouwbare prestaties onder continue belastingscondities over de transportband, Vervoer, en algemene mechanische systemen.
Voordelen
Ontworpen voor betrouwbaarheid, Efficiëntie, en flexibiliteit, Onze producten leveren stabiele prestaties in diverse industriële toepassingen.
🟢 Doel – Conische cilindrische tandwielreductoren worden gebruikt voor transmissies waarbij de uitgaande as verticaal is gerangschikt. Het wordt voornamelijk gebruikt in transportbanden en diverse transportmachines, en kan ook worden gebruikt in het transmissiemechanisme van diverse algemene machines zoals steenkool, Metallurgie, Chemische industrie, Bouwmaterialen, Lichte industrie, en petroleum.
🟢 Prestatiekenmerken– Hoge laadcapaciteit, Laag ruis, Kleine maat, Licht gewicht, Hoge efficiëntie en lange levensduur.
🟢 Structuur – De eerste trap van de transmissie van de reductor is een Gleason spiraal-kegelwiel, en de transmissie van de tweede en derde trap zijn een inincluut cilindrisch spiraalmechanisme. Smering van de reducer: Algemeen, De tandwielen en lagers van de reductor worden gesmeerd door olie in de oliepoel te spetteren en worden natuurlijk afgekoeld. Alleen wanneer de werkbalanstemperatuur van de reductor de gespecificeerde waarde overschrijdt, of het belastingvermogen overtreft het thermische vermogen, De circulerende smering of de oliepool-smering met de koelbuis wordt gebruikt.
Conische cilindrische tandwielreducer voor verticale transmissiesystemen
Conische cilindrische tandwielreducer levert gecontroleerde snelheidsreductie en stabiele koppeluitgang via een gecombineerde afschuinings- en cilindrische tandwielstructuur. Het gebruikt een spiraalvormige keteltandtrap om de transmissierichting te veranderen, gevolgd door spiraalvormige tandwieltrappen die zorgen voor een soepele vermogensoverdracht. Deze configuratie ondersteunt systemen die verticale asoutput en stabiele werking onder continue belasting vereisen.
Schuin- en cilindrische tandwielstructuur voor richtingsvermogensoverdracht
- Spiraalvormige keinstandtrappe maakt verticale asuitgang mogelijk
- Meertraps spiraltandwielen ondersteunen een soepele koppeloverdracht
- Compacte structuur ondersteunt flexibele installatielay-outs
- Tandwielinschakeling ondersteunt stabiele en continue werking
Het transmissieproces begint met de fase van het afschuivendingstandwiel, waarbij de rotatierichting verandert om verticale output te accommoderen. Daarna, Cilindrische spiraaltandwielen verlagen het toerental en verhogen het koppel door progressieve inschakeling. Dit gefaseerde ontwerp stelt het systeem in staat hoge belastingscondities aan te kunnen, terwijl gecontroleerde beweging behouden blijft.
Terwijl de tandwielen draaien, meerdere contactpunten verdelen de belasting over de tandwieloppervlakken. Dit helpt de lokale spanning te verminderen en ondersteunt een stabiele koppelproductie tijdens continue werking. Tegelijkertijd, De geleidelijke inschakeling tussen spiralvormige tandwielen helpt trillingen te beperken en houdt de beweging soepel.
De behuizing beschermt interne componenten terwijl de smeeromstandigheden behouden blijven via oliebadcirculatie. Dit helpt de bedrijfstemperatuur te reguleren en ondersteunt stabiele prestaties over langere periodes. Conische cilindrische tandwielreducer past op transportsystemen, Transportmaterieel, en algemene mechanische transmissiesystemen die verticale output en stabiele werking vereisen.
Technische specificaties
Industriële toepassingen
-
Voedsel- en drankverwerking
Mixers, Vulmachines, Bottellijnen -
Verpakkings- en automatiseringsapparatuur
Verpakkingslijnen, Assemblagemachines, Geautomatiseerde sorteerders -
Materiaalbehandeling en transport
Transportbanden, Takels, Kraanvogels, Geautomatiseerde overdrachtssystemen -
Metaalbewerking & Werktuigmachines
CNC-machines, draaibanken, Persen, Fresmachines
