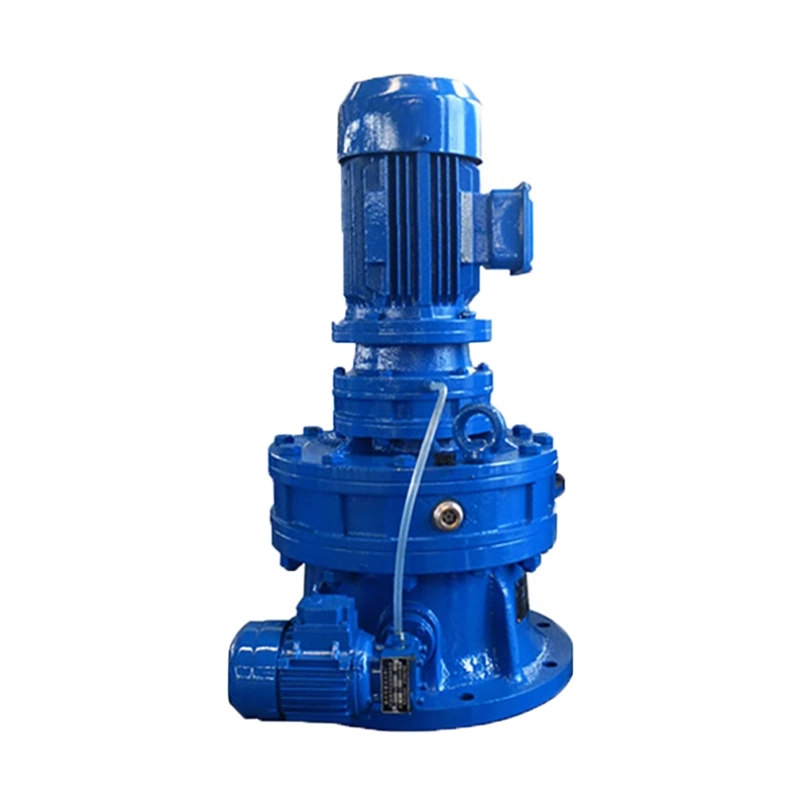

BLD-serie cycloïdale pinwheel reducer
Cycloïdale pinwheel-reductor zorgt voor gecontroleerde snelheidsreductie en stabiele koppeloutput via een compacte planetaire transmissiestructuur. Het gebruikt een excentrisch bewegingsmechanisme om een soepele tandwielinschakeling te creëren, Dit helpt om trillingen tijdens het gebruik te verminderen. Het ontwerp ondersteunt hoge reductieverhoudingen binnen beperkte ruimte, terwijl de prestaties stabiel blijven. Tegelijkertijd, De interne structuur verdeelt de belasting gelijkmatig, waardoor de reductie betrouwbaar kan werken onder wisselende belastingsomstandigheden in continue mechanische systemen.
Productkenmerken
Alle planetaire cycloïdale reductoren kunnen worden onderverdeeld in drie delen:Invoerdeel,Vertragingsdeel en outputdeel.
De dislocatie op de ingangsas is uitgerust met een 180°C dubbele excentrische huls,uitgerust met twee kogellagers op de excentrische huls,de vorming van het middengat van H-twee cycloïde tandwielen is de excentrische huls op de loopbaan van de draaiarm,en door een stuk cycloide-tandwiel en een pin-tandwielring van het tandwiel dat in elkaar grijpt,Minder slechte mechanisme voor het vormen van tandgaasvorming,(om wrijving te verminderen,in een kleine verhouding van snelheidsverminderaar,De naald met naaldtanden op de tandwielset).
Wanneer de ingangsas met excentrische huls een week draait,als gevolg van de curvecurve van de cycloïde tandwiel en beperkt door een naald op de tandwiel,de beweging van het cycloïdetandwiel wordt zowel een omwenteling als de rotatie van de vliegtuigbeweging,en de ingangsas worden een week lang gemaakt,excentrieke sleeve ook week omslaan,Cycloïde versnelling in de tegenovergestelde richting rond een grote tandverschil wordt verkregen, vervolgens met behulp van het PF W outputmechanisme,Het cycloide-tandwiel draait bij lage snelheid door de pinas,doorgevoerd naar de uitgaande as,Een lage uitvoersnelheid kan worden bereikt.
Cycloïdale Pinwheel-reductor voor transmissiesystemen met hoge overbrengingsverhoudingen
Cycloïdale pinwheel-reductor levert gecontroleerde snelheidsreductie en stabiele koppeloutput via een planetaire transmissieprincipe. Het gebruikt een excentrisch bewegingsmechanisme om cycloïdale schijven aan te drijven, die in contact komen met een windwielring om differentieeltandvorming te vormen. Deze structuur ondersteunt soepele beweging en zorgt voor consistente prestaties tijdens continue werking.
Cycloïdale aandrijfstructuur voor stabiele bewegingsbesturing
- Het excentrische sleeveontwerp zorgt voor continue rolbeweging
- Differentieel tandinmating ondersteunt een hoge reductieverhouding
- Meerpuntcontact verbetert de belastingsverdeling
- Compacte constructie ondersteunt installatie in beperkte ruimte
Het transmissieproces begint wanneer de ingangsas de excentrische huls aandrijft. Deze beweging veroorzaakt een orbitale beweging van de cycloïdale schijf. Tegelijkertijd, De schijf interageert met de windwielring, waardoor een combinatie van rotatie en omwenteling ontstaat. Deze interactie stelt de reductor in staat een grote reductieverhouding binnen een compacte structuur te bereiken.
Terwijl het mechanisme blijft draaien, Meerdere tanden blijven in contact, wat helpt om de belasting gelijkmatig over het transmissiesysteem te verdelen. Dit vermindert lokale spanning en houdt koppeloutput stabiel onder veranderende belastingsomstandigheden. Daarnaast, Het rollende contact tussen componenten helpt de interne wrijving te verminderen en ondersteunt een soepele werking.
De afgesloten behuizing beschermt interne onderdelen terwijl de smeeromstandigheden stabiel blijft. Deze structuur helpt om consistente beweging te behouden en ondersteunt lange werkingscycli. Cycloïdale pinwheel-reductor werkt goed in systemen die compact ontwerp en stabiele transmissieprestaties onder continue werking vereisen.
Technische specificaties
Industriële toepassingen
-
Mijnbouw & Zware Industrie
Crushers, Voeders, Molens, Zware transportbanden -
Rubber- en kunststofmachines
Extruders, Mixers, Kalenders, Verwerkingslijnen -
Materiaalbehandelingssystemen
Kartonneren, vulling, Afdichting, Transportsystemen -
Transportsystemen
Bandtransporteurs, Roltransportbanden, Overdrachtssystemen, Materiaalbehandeling
