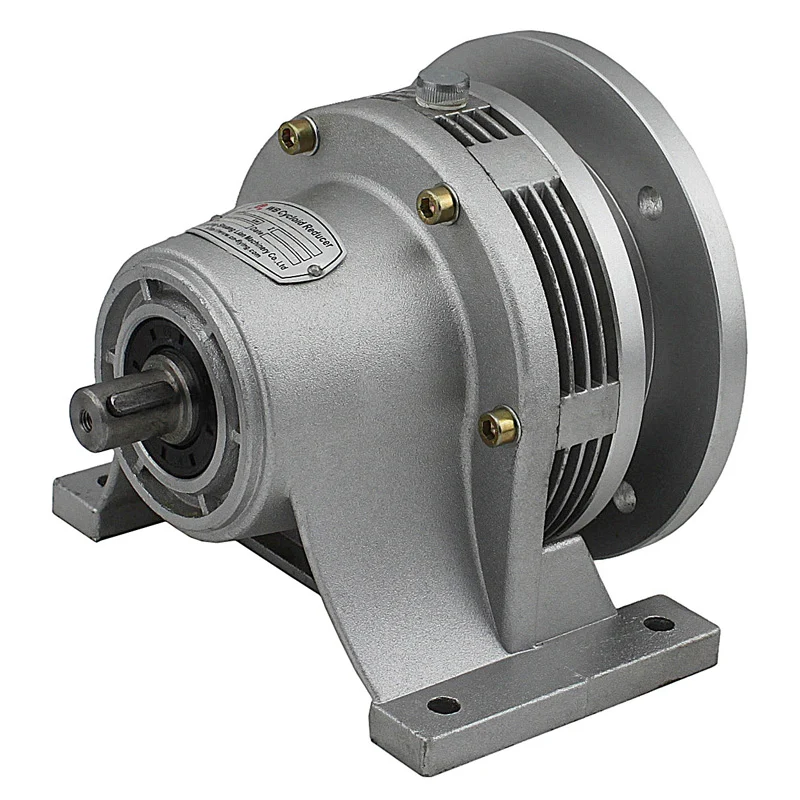

Horizontale microcycloïdale reductor
WB-serie horizontale microcycloïdale reductor heeft een compacte structuur en een lichtgewicht aluminium behuizing voor ruimtebesparende transmissie. Het gebruikt een cycloïdaal mechanisme om een stabiele koppeluitgang en vloeiende beweging te garanderen. Het voorgesmeerde ontwerp maakt eenvoudige installatie mogelijk en vermindert onderhoudsinspanningen. Flexibele montageopties ondersteunen zowel horizontale als verticale configuraties. Deze constructie ondersteunt stabiele prestaties onder wisselende belastingscondities in kleine mechanische systemen en lichte industriële apparatuur.
Productkenmerken
🟢 Lichtgewicht behuizing van aluminiumlegering — Gebruikt aluminiumlegering gietomhulsel met compacte grootte, lichter gewicht, en een verbeterd uiterlijk.
🟢 Voorgesmeerd ontwerp — Gevuld met vet voordat hij de fabriek verliet, Het zorgt voor een gemakkelijke smering en vermindert het risico op olielekkage.
🟢 Flexibele installatie — Ondersteunt horizontale en verticale installatie met flensbevestiging, Flexibele integratie van apparatuur mogelijk maakt.
🟢 Groot vermogens- en koppelbereik — Vermogensbereik vanaf 60W naar 3KW, koppel van 25N·m tot 250N·m, geschikt voor diverse transmissiebehoeften.
🟢 Meervoudige reductieverhoudingen — Enkeltrapsverhouding 11–87 en tweetrapsverhouding 121–5133, Met brede opties voor snelheidsverlaging.
🟢 Brede industriële toepassingen — Geschikt voor stroom, Steenkool, Cement, Metallurgie, Ports, Landbouw, Scheepsbouw, Hijsapparatuur, Logistiek, Textiel, Papier, Kunststoffen, en lichte industrie.
Horizontale microcycloïdale reductor voor compacte transmissiesystemen
Horizontale microcycloidale reductor levert gecontroleerde snelheidsreductie en stabiele koppeluitgang via een compacte cycloïdale transmissiestructuur. De WB-serie horizontale microcycloïdale reductor gebruikt een excentrisch bewegingsmechanisme om de cycloïdale schijf aan te drijven, die in contact komt met een pentandwiel om een soepele en stabiele transmissie te bereiken. Deze configuratie ondersteunt compacte apparatuur waarbij ruimte en gewicht zorgvuldig moeten worden beheerd, terwijl de mechanische prestaties consistent behouden blijven.
Cycloïdale structuur voor lichtgewicht en stabiele werking
- De behuizing van aluminiumlegering vermindert het totale gewicht
- Voorgesmeerd ontwerp ondersteunt eenvoudige installatie
- Flexibele montage ondersteunt meerdere installatierichtingen
- Meerpuntcontact verbetert de belastingsverdeling
Het transmissieproces begint wanneer de ingangsas de excentrische huls aandrijft, het creëren van baanbeweging van de cycloïdale schijf. Deze beweging werkt samen met de penwielring, waardoor een rolcontact ontstaat dat de snelheid verlaagt en het koppel verhoogt. De constructie zorgt voor een soepele werking terwijl gecontroleerde beweging onder wisselende belastingsomstandigheden behouden blijft.
Tijdens de exploitatie, Meerdere contactpunten tussen de cycloïdale schijf en de tandwielring helpen de belasting gelijkmatig over het systeem te verdelen. Dit vermindert lokale spanning en ondersteunt een stabiele koppeloverdracht. Tegelijkertijd, Het rollende contactmechanisme helpt de interne wrijving te verminderen, waardoor de reductor soepel kan werken met lagere trillingsniveaus.
Het behuizingsontwerp maakt gebruik van aluminiumlegering gieten om een compacte en lichtgewicht structuur te bereiken. Dit maakt installatie eenvoudiger terwijl voldoende sterkte behouden blijft voor continue werking. Het voorgesmeerde vetsysteem vereenvoudigt het onderhoud en helpt stabiele bedrijfsomstandigheden te behouden over langere dienstperiodes.
Horizontale microcycloïdale reductor werkt goed in kleine mechanische systemen, Transportapparatuur, en lichte industriële toepassingen. De compacte omvang, Flexibele montageopties, en stabiele transmissieprestaties maken integratie mogelijk in systemen waar ruimte is, Gewicht, en betrouwbaarheid moet in balans zijn.
Industriële toepassingen
-
Mijnbouw & Zware Industrie
Crushers, Voeders, Molens, Zware transportbanden -
Rubber- en kunststofmachines
Extruders, Mixers, Kalenders, Verwerkingslijnen -
Materiaalbehandelingssystemen
Kartonneren, vulling, Afdichting, Transportsystemen -
Transportsystemen
Bandtransporteurs, Roltransportbanden, Overdrachtssystemen, Materiaalbehandeling
