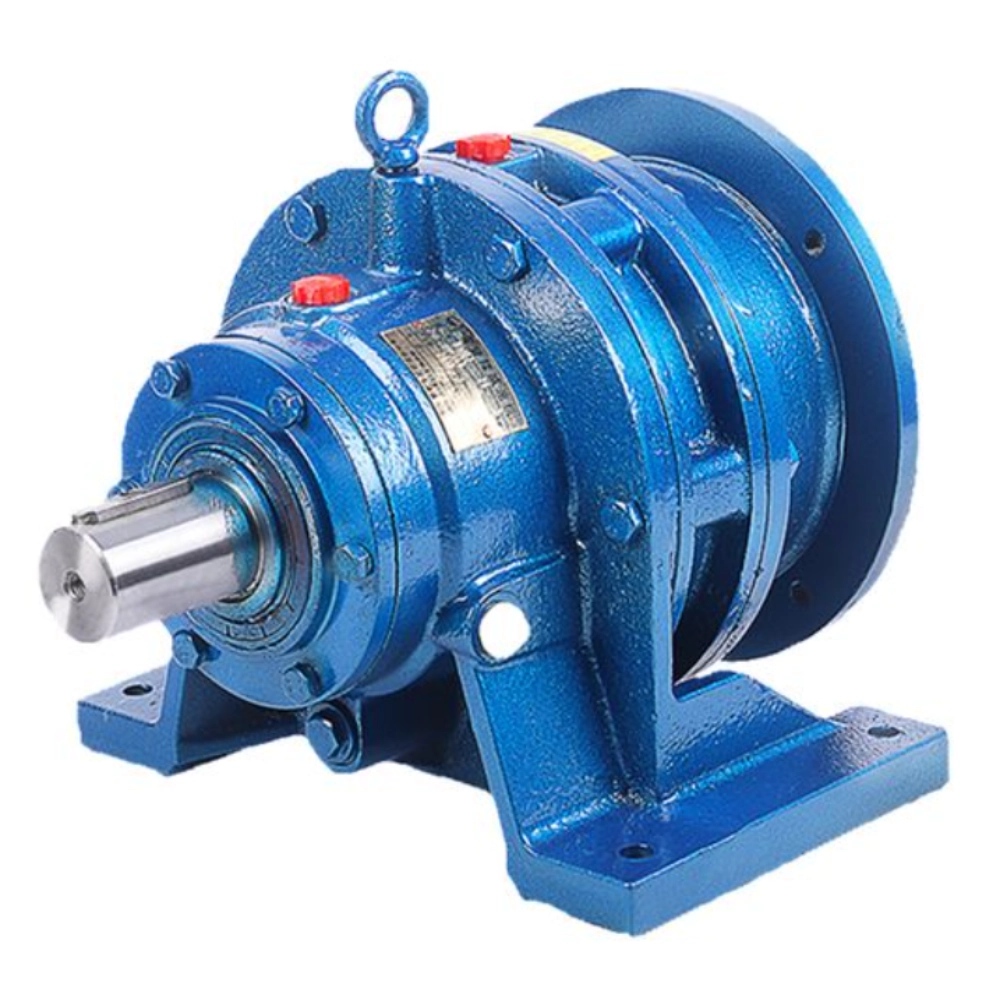

BWD Series Planetaire Cycloïdale Reductor
Planetaire cycloïdale reductor combineert planetaire transmissie met cycloïdale beweging om gecontroleerde snelheidsreductie en stabiele koppeloutput te bereiken. Het excentrische mechanisme drijft cycloïdale schijven aan om continu rollend contact te creëren, Dit helpt om trillingen tijdens het gebruik te verminderen. De structuur ondersteunt hoge reductieverhoudingen binnen compacte afmetingen, terwijl de prestaties stabiel blijven. Tegelijkertijd, Het interne ontwerp verdeelt de belasting over meerdere contactpunten, waardoor het systeem soepel kan functioneren onder wisselende belastingsomstandigheden in continue mechanische omgevingen.
Productkenmerken
Alle planetaire cycloïdale reductoren kunnen worden onderverdeeld in drie delen:Invoerdeel,Vertragingsdeel en outputdeel.
De dislocatie op de ingangsas is uitgerust met een 180°C dubbele excentrische huls,uitgerust met twee kogellagers op de excentrische huls,de vorming van het middengat van H-twee cycloïde tandwielen is de excentrische huls op de loopbaan van de draaiarm,en door een stuk cycloide-tandwiel en een pin-tandwielring van het tandwiel dat in elkaar grijpt,Minder slechte mechanisme voor het vormen van tandgaasvorming,(om wrijving te verminderen,in een kleine verhouding van snelheidsverminderaar,De naald met naaldtanden op de tandwielset).
Wanneer de ingangsas met excentrische huls een week draait,als gevolg van de curvecurve van de cycloïde tandwiel en beperkt door een naald op de tandwiel,de beweging van het cycloïdetandwiel wordt zowel een omwenteling als de rotatie van de vliegtuigbeweging,en de ingangsas worden een week lang gemaakt,excentrieke sleeve ook week omslaan,Cycloïde versnelling in de tegenovergestelde richting rond een grote tandverschil wordt verkregen, vervolgens met behulp van het PF W outputmechanisme,Het cycloide-tandwiel draait bij lage snelheid door de pinas,doorgevoerd naar de uitgaande as,Een lage uitvoersnelheid kan worden bereikt.
Planetaire cycloïdale reductor voor transmissiesystemen met hoge overbrengingen
Planetaire cycloïdale reductor levert gecontroleerde snelheidsreductie en stabiele koppeluitgang via een K-H-V planetaire transmissiestructuur. Het gebruikt een dubbel excentrisch mechanisme om cycloïdale schijven aan te drijven, die in contact komen met een tandvering met pen om differentieeltandinmating te vormen. Deze structuur ondersteunt soepele beweging en zorgt voor stabiele transmissieprestaties tijdens continue werking.
Cycloïdale planetaire structuur voor stabiele bewegingsbesturing
- Dubbele excentrische sleeve creëert continue baanbeweging
- Differentieel tandinmating ondersteunt een hoge reductieverhouding
- Meerpuntcontact verbetert de belastingsverdeling
- Compacte constructie ondersteunt installatie in beperkte ruimte
Het transmissieproces begint wanneer de ingangsas de excentrische hulzen draait. Deze beweging drijft de cycloïdale schijven aan om zowel rotatie als omwenteling uit te voeren. Tegelijkertijd, De schijven grijpen in met de pentandwielring, Het creëert een differentieelbeweging die de snelheid verlaagt terwijl het koppel toeneemt. Dit mechanisme stelt de reductor in staat een grote reductieverhouding binnen een compacte structuur te bereiken.
Naarmate de rotatie doorgaat, Meerdere tanden blijven in contact, wat helpt om de belasting gelijkmatig over het systeem te verdelen. Dit vermindert de belasting op individuele componenten en houdt koppeluitgang stabiel onder veranderende belastingsomstandigheden. Daarnaast, Rollend contact tussen de cycloïdale schijf en de tandwielring van de pin helpt de wrijving te verminderen en ondersteunt een soepele werking.
De gesloten behuizing beschermt interne componenten terwijl de smeeromstandigheden stabiel blijven. Deze structuur ondersteunt consistente beweging over uitgebreide bedrijfscycli. Planetaire cycloïdale reductor werkt goed in systemen die compacte afmetingen vereisen, Stabiele transmissie, en hoge reductieprestaties.
Technische specificaties
Industriële toepassingen
-
Rubber- en kunststofmachines
Extruders, Mixers, Kalenders, Verwerkingslijnen -
Mijnbouw & Zware Industrie
Crushers, Voeders, Molens, Zware transportbanden -
Meng- en Agitatieapparatuur
Mixers, agitatoren, blenders, Industriële verwerkers -
Transportsystemen
Bandtransporteurs, Roltransportbanden, Overdrachtssystemen, Materiaalbehandeling
