Inline versnellingsbak versus rechthoekige versnellingsbak: Welk ontwerp past bij jouw machine?

Een lijnversnellingsbak past meestal beter wanneer motor en aangedreven as op dezelfde middenlijn kunnen blijven en efficiëntie of eenvoudige uitlijning belangrijk is. Een rechthoekige versnellingsbak is te verkiezen wanneer de machine een vermogensrichting van 90 graden moet veranderen, kortere axiale lengte of zij-gemonteerde motor. De uiteindelijke keuze hangt af van de ruimte, Tandwieltechnologie, Ladingen, Duty cycle en onderhoudstoegang.

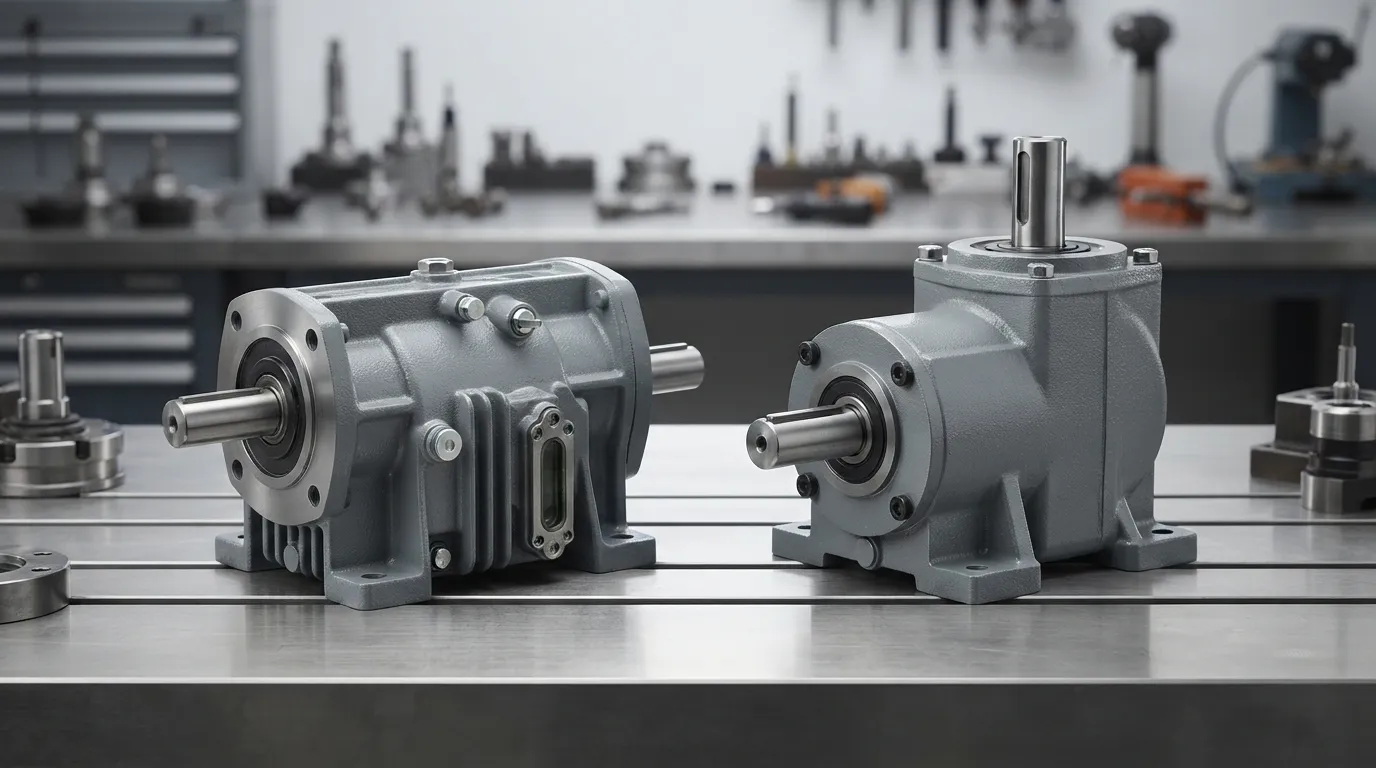

Inline versnellingsbak versus rechthoekige versnellingsbak: Wat is het verschil??

Een inline versnellingsbak houdt zijn in- en uitgaande assen op dezelfde as. Een rechthoekige versnellingsbak plaatst de assen ongeveer op 90 graden, het veranderen van de richting van het vermogen door de aandrijflijn.

Het verschil is voornamelijk geometrisch, Maar meetkunde is niet de enige selectiefactor. Een rechthoekige versnellingsbak kan een afschuiningsgeraamte versnellingsbak gebruiken, Helical-afschuining, Hypoïde, worm- of planetaire tandwielen. Deze interne tandwieltechnologieën kunnen verschillende efficiënties hebben, Ratio, Laad, Warmte- en onderhoudskenmerken.

Criterium	Inline versnellingsbak	Rechthoekige versnellingsbak
Asconfiguratie	In- en uitlaatassen delen dezelfde as	In- en uitlaatassen zijn ongeveer 90 graden uit elkaar geplaatst
Belangrijkste voordeel van de lay-out	Ondersteunt een rechte aandrijflijn	Verandert de stroomrichting en ondersteunt zijdelings gemonteerde layouts
Typische ruimte-afweging	Kan meer axiale ruimte vereisen	Kan de axiale lengte verkorten, maar vereist radiale of zijdelingse speling
Efficiëntie	Vaak gunstig met geschikte spiraaloverbrugging	Het hangt sterk af van de interne tandwieltechnologie
Hoofdselectievraag	Kan de aandrijving recht blijven?	Heeft de machine een richtingswijziging nodig??
Gemeenschappelijke ontwerpcontrole	Axiale installatie- en verwijderingsruimte	Zijspeling, Montageoriëntatie en toegang tot de schuine aandrijving

De termen "inline" en "rechte hoek" moeten daarom niet worden beschouwd als volledige versnellingsbakspecificaties. Een correcte vergelijking vereist ook de vereiste verhouding, Invoersnelheid, Uitgangssnelheid, koppel, Externe belastingen, Duty cycle en operationele omgeving.

Wat is een inline versnellingsbak?

Een lijnversnellingsbak, ook wel coaxiale versnellingsbak genoemd wanneer de assen dezelfde middenlijn delen, plaatst de motorinvoer en versnellingsbakuitgang in een rechte transmissiepad. De opstelling is geschikt voor machines waar de motor en de aangedreven apparatuur uitgelijnd kunnen worden en er voldoende axiale ruimte beschikbaar is.

Een inline versnellingsbak kan een rechte koppeling en montage vereenvoudigen. Toch, Een inline ontwerp is niet automatisch de kortste of kleinste optie: De motor, reducer, koppeling, Bewaking en servicegebied dragen allemaal bij aan de machineomhulsel.

Wanneer is een inline versnellingsbak logisch??

Een lijnversnellingsbak is logisch wanneer de motor en de aangedreven as op één middenlijn kunnen blijven, Er is axiale ruimte beschikbaar en een rechte transmissiepad ondersteunt de indeling van de machine.

Typische startpunten zijn onder andere:

• Rechte transportbandaandrijvingen.
• Materiaalbehandelingsapparatuur met een uitgelijnde aandrijfbaan.
• Machineassen waar motor- en uitgangsuitlijning praktisch is.
• OEM-apparatuur ontworpen rond een coaxiale motor-reducer behuizing.
• Machines waarbij een direct koppelpad de installatie vereenvoudigt.

Voor lezers die bredere spiraalvormige aandrijfconfiguraties vergelijken, Mingye's Helical tandwielmotor Assortiment biedt een relevante productcategorie om te bekijken naast de lay-outbeslissing.

Een inline versnellingsbak vereist nog steeds toepassingsspecifieke dimensionering. Dezelfde asopstelling kan worden gebruikt in machines met zeer verschillende snelheden, Verhoudingen, Belastingen en werkcycli.

Wat is een rechthoekversnellingsbak?

Een rechthoekige versnellingsbak positioneert de in- en uitgaande assen ongeveer 90 graden. Deze opstelling maakt het mogelijk dat de motor en de aangedreven apparatuur in verschillende richtingen kunnen staan en kan helpen wanneer de axiale lengte beperkt is of zijwaartse montage de voorkeur heeft.

Een rechthoekige versnellingsbak wordt gedefinieerd door de asgeometrie, niet door één specifieke tandwielset. Bevel, worm, Hypoïde, Helical-bevel- en planetaire configuraties kunnen allemaal worden gebruikt voor rechthoektransmissie, afhankelijk van de vereiste prestaties en machineindeling.

Rechthoekversnellingsbakken kunnen ook axiale en radiale krachten introduceren die door lagers moeten worden geabsorbeerd. Neugart identificeert deze krachten als een factor die kan bijdragen aan efficiëntieverliezen, Dus de asopstelling en de externe belastingscondities moeten samen worden beoordeeld.

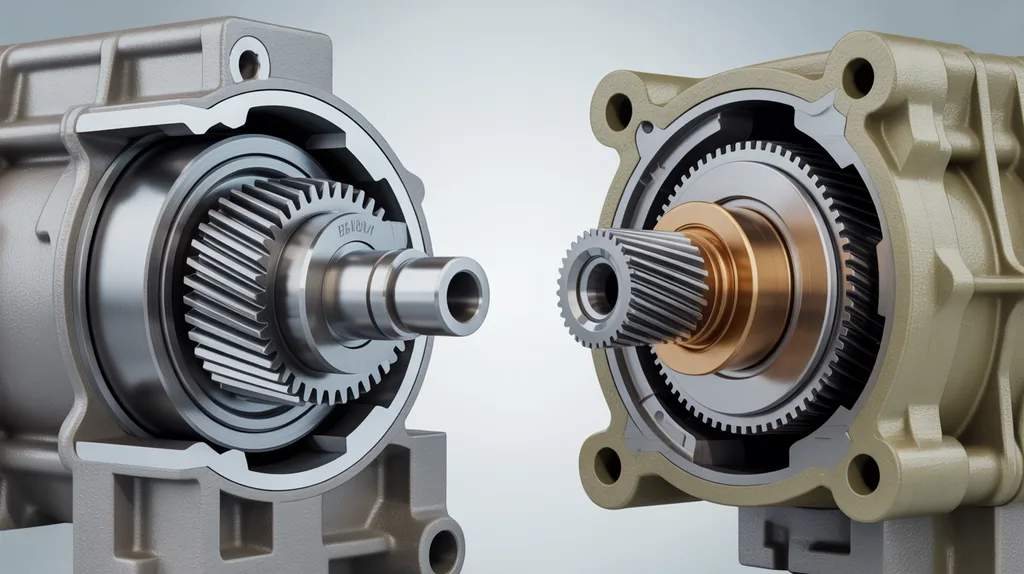

Gebruikt een rechthoekversnellingsbak altijd wormtandwielen?

Nee. Een rechthoekige versnellingsbak gebruikt niet altijd wormtandwielen. "Rechte hoek" beschrijft de relatie tussen de in- en uitgaande assen, terwijl het interne tandwiel een afschuining kan hebben, Helical-afschuining, Hypoïde, worm of planetair.

De tandwieltechnologie beïnvloedt de efficiëntie van de versnellingsbak, Reductiemogelijkheid, Warmteopwekking, Slijtagegedrag, Geluid, Speling en onderhoudsvereisten. Het vergelijken van een inline helixversnellingsbak met een haakse wormversnellingsbak is daarom een vergelijking van zowel asconfiguratie als tandwieltechnologie.

Inline versus rechthoekige versnellingsbak: Ruimte en machineindeling

Inline versnellingsbakken behouden een rechte transmissiepad, maar kunnen meer axiale ruimte voor de motor en de reductor vereisen. Rechthoekige versnellingsbakken kunnen de aandrijving in de motor-naar-outputrichting verkorten, maar ze hebben voldoende zij- of radiale ruimte nodig rond de gedraaide aandrijflijn.

De juiste vraag is niet simpelweg: "Welke versnellingsbak is kleiner?" Het is "Waar heeft de machine bruikbare ruimte, en waarbij operators toegang moeten krijgen tot de drive?”

Indelingsvraag	Inline keuze	Keuze van rechte hoek
Is er axiale ruimte beschikbaar??	Meestal gunstig wanneer de aandrijving langs de as kan uitlopen	Nuttig wanneer de lengte van motor tot uitgang beperkt is
Is er zijruimte beschikbaar??	Kan minder zijdelingse offset vereisen	Vereist voor de gewijzigde schachtrichting en behuizing
Kan de motor op de uitgangsmiddenlijn blijven staan??	Ja	Meestal niet; De geometrie verandert de motorpositie
Is een recht koppelingspad de voorkeur?	Ja	Nee; De richting van de kracht verandert
Is het mogelijk om motoren te verwijderen??	Controleer het axiale extractiepad	Kijk aan de zijkant, Extractiepaden aan de boven- en uitgangszijde
Zijn de openingsplaatsen van diensten toegankelijk??	Controleer de toegang langs de aandrijfas	Controleer de toegang rond de schuine constructie

Een rechthoekige versnellingsbak kan de axiale lengte verkleinen zonder de totale machinevoetafdruk te verkleinen. The motor, Huisvesting, koppeling, Guards en onderhoudsruimte moeten nog steeds binnen het uitrustingsgebied passen.

[DIAGRAM: Technische weergave naast elkaar van een coaxiale lijnversnellingsbak en een rechthoekige versnellingsbak, met ingangsas, Uitgaande as, axiale en radiale speling gelabeld.]

Een gerelateerde lay-out-beslissing is of de machine coaxiale assen of verplaatste parallelle assen nodig heeft. Ingenieurs die deze opstellingen vergelijken, kunnen deze beoordeling beoordelen Parallelle as versus rechthoekversnellingsbak voordat de transmissiegeometrie wordt afgerond.

Welke versnellingsbak is efficiënter: Inline of rechte hoek?

Een lijnversnellingsbak is vaak efficiënt wanneer hij geschikt spiraalversnelling gebruikt en binnen de ontwerpomstandigheden werkt, Maar een rechthoekige versnellingsbak is niet per definitie inefficiënt. De efficiëntie hangt af van de interne tandwieltechnologie, Reductieverhouding, Snelheid, Laad, Smering en werkcyclus.

Volgens JIE, voorbeelden zijn meer dan 95% voor sommige inline helixversnellingsbakken, ongeveer 85–90% voor schuigeltandwielen en ongeveer 70–80% voor wormtandwielen. Dit zijn bronspecifieke voorbeelden, Niet universele classificaties voor elke lijn- of rechthoekversnellingsbak.

GAM beschrijft spiraalkegeltandwiel als zeer efficiënt omdat het tandcontact voornamelijk rolt. Dezelfde bron beschrijft wormoverbrenging als meer glijdend en met een lagere relatieve mechanische efficiëntie, Tegelijkertijd werd ook de hoge reductiecapaciteit en koppeldoorvoer opgemerkt.

Efficiëntiefactor	Waarom het belangrijk is
Tandwieltechnologie	Helisch, bevel, Hypoïde, worm- en planetaire arrangementen vertonen verschillend meshinggedrag
Reductieverhouding	Hogere reducties kunnen andere versnellingsopstellingen of extra trappen vereisen
Belasting en snelheid	Het werkpunt beïnvloedt verliezen en warmte
Smering	Correcte smering ondersteunt de beoogde bedrijfsomstandigheden
Duty cycle	Continue werking creëert andere thermische eisen dan intermitterende taken
Asbelastingen	Radiaal, Axiale en overhangende belastingen beïnvloeden lagers en het gedrag van de aandrijflijn
Temperatuurregeling	De warmte moet worden beheerd binnen de door de versnellingsbak gespecificeerde bedrijfsomstandigheden

De praktische conclusie is dat "inline versus rechte hoek" geen voldoende efficiëntievergelijking is. Vergelijk de daadwerkelijke versnellingsbaktechnologieën onder de vereiste snelheid, Ratio, Belasting en werkingscyclus.

Voor een meer gerichte vergelijking van helix- en wormtechnologieën, Zie Helical versus wormversnellingsbak.

Hoe zit je op de montage?, Vergelijk uitlijning en onderhoudstoegang?

Inline versnellingsbakken ondersteunen meestal een rechte as en koppeling, Maar de motor, koppeling en versnellingsbak kunnen toegang nodig hebben langs de aandrijfas. Rechthoekige versnellingsbakken bieden meer flexibiliteit bij motorplaatsing, Maar de schuine aandrijflijn vereist zorgvuldige controles rond de montage, Uitlijning, Smering en servicetoegang.

Installatie- of onderhoudsprobleem	Inline versnellingsbak	Rechthoekige versnellingsbak
Koppelingsuitlijning	Rechtlijnige uitlijning	Uitlijning over een richtingsverandering
Motorverwijdering	Controleer het axiale extractiepad	Controleer de zij- of bovenste extractietoegang
Smeertoegang	Bevestig poorten en montageoriëntatie	Bevestig poorten, Oriëntatie- en tandwielsetvereisten
Draagbelastingen	Controleer de overhangende uitgang en axiale belastingen	Controlekrachten die geassocieerd zijn met de hoekaandrijving en externe belastingen
Inspectievrijgave	Meestal langs de aandrijfas	Vaak rond de zijwaarts gemonteerde of schuine constructie
Bewaking	Bescherm de rechte koppeling en roterende assen	Bescherm de schuine koppeling, Schachten en behuizingsinterfaces
Vervangende toegang	Laat ruimte om de motor-reducer eenheid terug te trekken	Laat ruimte rond de motor en de rechte hoek behuizing

Onderhoudstoegang moet worden gepland voordat de versnellingsbak wordt geïnstalleerd. Een compacte indeling kan moeilijk te onderhouden worden als de motor niet verwijderd kan worden, Smeringspunten zijn geblokkeerd of inspectiedeksels zijn niet bereikbaar.

Gebruik deze installatiecheck:

1. Markeer de middenlijnen van de in- en uitgaande as op de indeling van de machine.
2. Bevestig axiaal, Radiale en verticale speling rond de versnellingsbak en motor.
3. Controleer het montagevlak, Voet, Flens- en asinterfaces.
4. Verifieer koppeling, Toegang tot het verwijderen van de bewaker en motor.
5. Bevestig de smeringsoriëntatie en inspectietoegang.
6. Controleer de externe radiaal, axiale en overhangende belastingen ten opzichte van de geselecteerde versnellingsbakdocumentatie.

Hoe koppel, Snelheid, verhouding en belasting beïnvloeden de keuze?

De asopstelling is slechts het eerste selectiefilter. De versnellingsbak moet ook de invoersnelheid aanpassen, Uitgangssnelheid, Transmissieverhouding, koppel, Duty cycle en externe belastingen.

W.C. Branham identificeert het in- en uitlaatkoppel, Omwentelingen per minuut, gewenste overbrengingsverhouding, Duty cycle en overhang, axiale of externe momentbelastingen als versnellingsbakselectiefactoren. Deze eisen kunnen zowel de versnellingsbakmaat als de geschiktheid van een bepaalde tandwieltechnologie beïnvloeden.

Controleer het volgende voordat je kiest tussen inline en loodhoekige ontwerpen:

• Vereiste uitvoersnelheid.
• Vereiste transmissieverhouding.
• Motorvermogen en invoersnelheid.
• Continue of intermitterende dienst.
• Start, Stop- en schokbelastingscondities.
• Uitgangskoppel en de maatstaf van de fabrikant.
• Radiaal, Axiaal, overhangend en momentlaad.
• Montageoriëntatie en asinterfaces.
• Omgevingstemperatuur, Stof, Vocht, Washdown en blootstelling aan corrosie.
• Beschikbare inspectie, Smeermiddel en vervangingstoegang.

Omgevingscondities kunnen ook de specificatie beïnvloeden. W.C. Branham identificeert extreme temperaturen, Shock, Trillingen, Washdown en blootstelling aan corrosie zijn omstandigheden die aandacht vereisen voor materialen of coatings.

Een haaks ontwerp moet niet alleen worden gekozen omdat het in een kortere axiale envelop past. Een versnellingsbak die fysiek past maar de externe belasting niet aankan, duty cycle of omgeving is geen geschikte machineoplossing.

Welke toepassingen passen bij inline- en rechthoekversnellingsbakken?

Inline versnellingsbakken zijn vaak geschikt voor machines met een rechte aandrijfbaan, terwijl rechthoekige versnellingsbakken geschikt zijn voor apparatuur waarbij de motor naast de aangedreven as moet staan of waar het vermogenspad moet draaien.

De volgende voorbeelden zijn uitgangspunten, Niet universele regels:

Machineconditie	Waarschijnlijk startpunt	Reden om te verifiëren

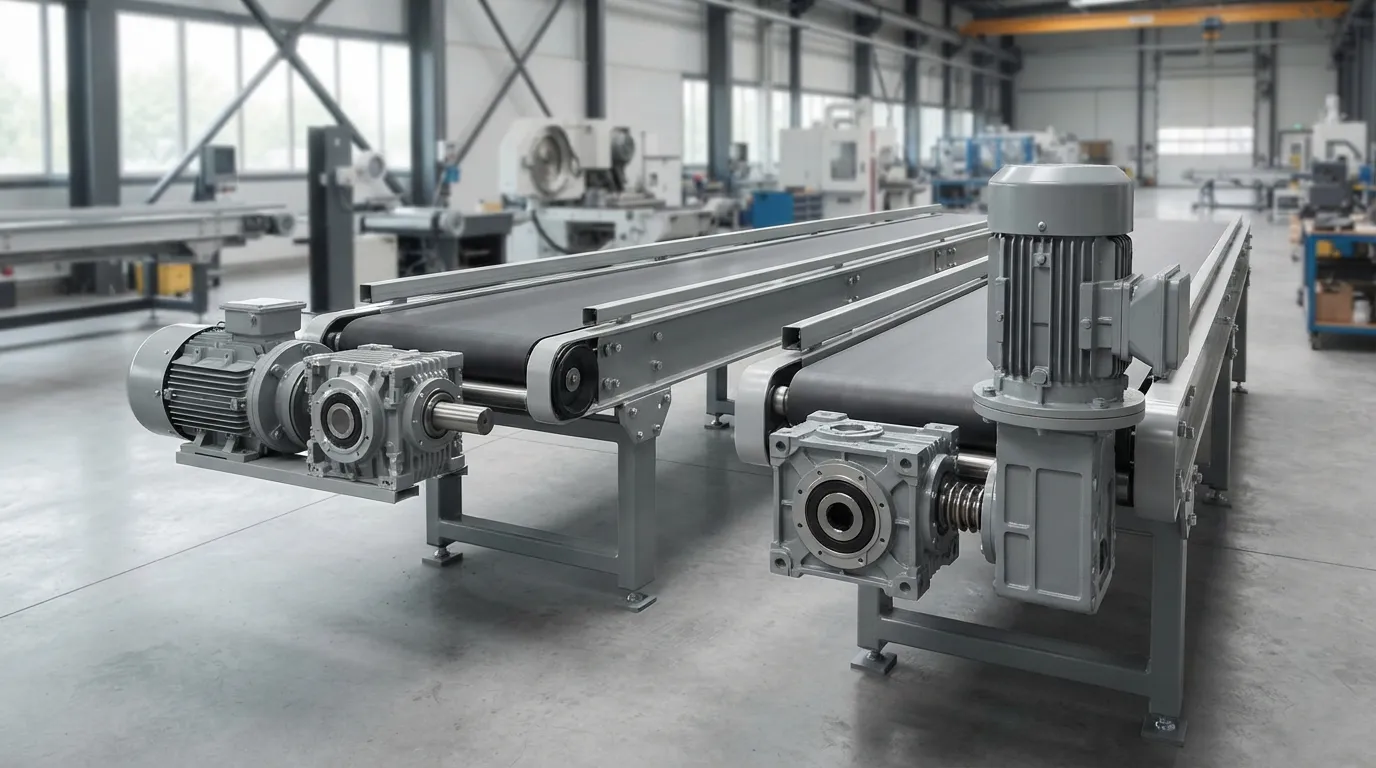

Rechte transportbandaandrijving met axiale ruimte	Inline versnellingsbak	Bevestig de uitgangsbelasting, Snelheid en montage
Transportband met beperkte achterlengte	Rechthoekige versnellingsbak	Bevestig zijafstand en uitgangsbelasting
Meng- of paddle-aandrijving die een zijwaarts gemonteerde motor nodig heeft	Rechthoekige versnellingsbak	Bevestig koppel, Duty cycle en asbelastingen
Verpakkingsmachine met een compacte richtingsindeling	Rechthoekige versnellingsbak	Bevestig snelheid, Tegenwerking en toegang tot de dienst
OEM-machine met uitgelijnde motor en uitgang	Inline versnellingsbak	Bevestig de volledige axiale installatiebereik
Zware materiaalbehandelings- of mijnbouwapparatuur	Beide, afhankelijk van de toepassing	Controleer koppel, Shock, Omgeving en dienstvereisten

A Transportmotorversnellingsbak kan relevant zijn voor transportbandtoepassingen, maar de uiteindelijke opstelling hangt nog steeds af van de aandrijfpositie van de transportband, Beschikbare vrijruimte, band- of kettingbelastingen en vereiste uitvoersnelheid.

Mixers, Paddle mixers, kunststof, machines en rubberverwerkingsapparatuur kunnen veeleisende werkcycli of externe belastingen hebben. Deze toepassingen moeten worden beoordeeld op basis van het volledige bedrijfsprofiel in plaats van alleen geselecteerd te worden op basis van de ashoek.

Hoe kies je tussen een lijn- en een rechthoekige versnellingsbak?

Kies een inline versnellingsbak wanneer de machine een rechte middenlijn kan gebruiken en de benodigde axiale ruimte beschikbaar is. Kies een rechthoekige versnellingsbak wanneer de aandrijflijn moet draaien, De motor moet zijwaarts geplaatst worden of de axiale lengte is beperkt.

Gebruik dit besluitvormingsproces:

1. Trek het vereiste stroompad. Bepaal of de in- en uitgang op dezelfde as moeten blijven of elkaar ongeveer 90 graden moeten ontmoeten.
2. Meet de machineomhulsel. Record-axiale lengte, Zijruimte, hoogte en de benodigde ruimte voor bewakers en dienst.
3. Definieer operationele vereisten. Specificeer motorvermogen, Invoersnelheid, Uitgangssnelheid, Verhouding en benodigd koppel.
4. Identificeer externe belastingen. Controleer radiaal, Axiaal, overhangende en momentbelastingen op de uitgangsas.
5. Selecteer de tandwieltechnologie. Vergelijk helixvorm, bevel, Helical-afschuining, worm, hypoïde of planetaire opties waar van toepassing.
6. Controleer taken en omgeving. Continue werking opnemen, Shock, Trillingen, Stof, Vocht, Spoelen en temperatuur.
7. Controleer de montage en het onderhoud. Bevestig de flens, Voet, As, Smering, inspectie- en vervangingsregelingen.
8. Bevestig OEM-interfaces. Controleer de afmetingen van de montage, asafmetingen en eventuele benodigde aangepaste transmissieverhouding.

Een inline helixversnellingsbak en een parallellas-helixversnellingsbak zijn verwante, maar verschillende indelingsopties. Als de machine verskuide assen nodig heeft in plaats van coaxiale assen, Bekijk de Parallelle as spiraalversnellingsbak Configuratie apart.

Hoe werkt Mingye's R?, De K- en S-series passen in deze vergelijking?

Het assortiment van Mingye biedt OEM's en fabrieksingenieurs een startpunt voor beide ontwerptypen: de R-serie kan worden beschouwd voor inline helixtoepassingen, terwijl K- en S-reeksopties kunnen worden beschouwd waar een loodrecht krachtpad vereist is. De uiteindelijke selectie moet gebaseerd zijn op de geverifieerde afmetingen van de machine, Ratio, Snelheid, koppel, Belastingen en werkwijze.

Mingye ontwerpt en produceert industriële krachttransmissieapparatuur, inclusief R, S- en K-serie spiraaltandwielmotoren. Het bedrijf bouwt motoren en reducties in zijn eigen CNC-fabriek met modulaire gebruik, Gestandaardiseerde ontwerpen.

Mingye biedt ook OEM-aanpassing van montageafmetingen en transmissieverhoudingen. Dat kan relevant zijn wanneer een bestaande machine omhult, aspositie of vervangingsinterface beperkt de beschikbare versnellingsbakconfiguratie.

Voor lezers die de S-serie productfamilie evalueren, de S-serie spiraalvormige wormtandwielmotor is een relevant productpad om te beoordelen. Productspecifieke efficiëntie, koppel, Ratio, Afmetingen en belastingslimieten moeten worden bevestigd uit de toepasselijke technische documentatie in plaats van afgeleid uit de serienaam.

Mingye levert normaal gesproken binnen 7–15 dagen en bedient OEM's en fabrieksingenieurs bij het transporteren, Materiaalbehandeling, Mixen, Verpakking, Kunststoffen en rubber, Mijnbouw, Cement, Vermogen en poorten. Leveringstijd en productgeschiktheid blijven toepasbaar- en orde-afhankelijk.

Definitieve beslissing: Inline of rechte hoek?

Kies een inline versnellingsbak wanneer de machine een rechte middenlijn kan gebruiken, Er is axiale ruimte beschikbaar en een directe transmissieweg ondersteunt installatie en onderhoud. Kies een rechthoekige versnellingsbak wanneer de aandrijflijn van richting moet veranderen, De motor moet aan de zijkant geplaatst worden of de axiale lengte is beperkt.

Kies een inline versnellingsbak wanneer:

• De motor en de aangedreven as kunnen uitgelijnd blijven.
• Er is axiale installatieruimte beschikbaar.
• Een rechte koppelpad vereenvoudigt de machine.
• De toepassing past bij een inline tandwieltechnologie en het belastingsbereik.
• Motor- en versnellingsbakverwijdering kan worden uitgevoerd langs de beschikbare as.

Kies een rechthoekige versnellingsbak wanneer:

• Het stroompad moet ongeveer 90 graden draaien.
• De motor moet naast de aangedreven as zitten.
• De lengte van de achter- of axiale machine is beperkt.
• Zijwaartse vrijruimte en onderhoudstoegang voor schuine aandrijving zijn beschikbaar.
• De geselecteerde afschuining, Helical-afschuining, worm, Hypoid- of planetaire technologie voldoet aan de operationele eisen.

Voor een OEM- of fabrieksapplicatie, Geef de montageafmetingen, Gewenste transmissieverhouding, Motorkracht, Invoer- en uitvoersnelheid, koppel, Duty cycle, Externe belastingen en operationele omgeving. Mingye kan deze eisen gebruiken om een geschikte industriële energietransmissieconfiguratie te evalueren.

Veelgestelde vragen

Gebruikt een rechthoekversnellingsbak altijd een wormtandwiel?

Nee. Een rechthoekige versnellingsbak beschrijft de in- en uitgaande asindeling, niet één specifieke versnelling. Bevel, Helical-afschuining, Hypoïde, worm- en planetaire tandwielsets kunnen allemaal worden gebruikt. De gekozen technologie beïnvloedt de efficiëntie, Verhoudingsmogelijkheden, Belastingsgedrag, Warmteopwekking, Slijtage- en onderhoudsvereisten.

Is een lijnversnellingsbak altijd efficiënter dan een rechthoekige versnellingsbak?

Nee. De efficiëntie hangt af van het interne tandwielstel, Ratio, Snelheid, Laad, Smering en werkcyclus. Inline spiraalvormige ontwerpen kunnen zeer efficiënt zijn, terwijl haakse afschuinings- of spiraalafschuiningsontwerpen ook efficiënt kunnen presteren. Wormontwerpen omvatten over het algemeen meer schuif, Maar de volledige aanvraag bepaalt nog steeds de geschiktheid.

Hoe heet een 90-graden versnellingsbak?

Een 90-graden versnellingsbak wordt meestal een rechthoekversnellingsbak of rechthoekige tandwielreductor genoemd. De term beschrijft de benaderende hoek tussen de in- en uitgaande as. Het geeft niet aan of de versnellingsbak een afschuining gebruikt, Helical-afschuining, worm, Hypoïde, Planetaire of een andere interne tandwielopstelling.

Welke versnellingsbak is beter voor een transportband?

Beide opstellingen kunnen geschikt zijn. Een inline versnellingsbak is uitgerust met een transportband met een uitgelijnde aandrijfweg en beschikbare axiale ruimte. Een rechthoekige versnellingsbak kan geschikt zijn voor een transportband met beperkte achterlengte of een zijwaarts gemonteerde motor. De definitieve selectie vereist snelheidscontroles, koppel, Externe belastingen, Duty cycle en montage.

Kan een rechthoekige versnellingsbak ruimte besparen?

Een rechthoekige versnellingsbak kan de axiale lengte tussen motor en uitgangsas verkorten wanneer de machine een zijwaarts gemonteerde opstelling gebruikt. Het elimineert niet de behoefte aan ruimte: De woningen, Motor, Bewakers, Radiale ruimte en onderhoudstoegang moeten nog steeds binnen het apparatuurpakket passen.
