Uitleg over de terugslag van de planetaire tandwielreducer: Hoe 1 boogminuut de positioneringsnauwkeurigheid beïnvloedt

In servo-aangedreven machines, backlash is een van de eerste specificaties die ingenieurs controleren bij het kiezen van een Planetary Gear Reducer. Een waarde als 1 boogminuut klinkt uitzonderlijk precies, maar het getal is alleen betekenisvol wanneer het wordt vertaald naar daadwerkelijke positioneringsfout bij de machine-uitvoer.

Bij Mingye, Wij zien Backlash als een onderdeel van het volledige motion-error budget. Nauwkeurigheid van het tandwiel, Torsiestijfheid, Lagerondersteuning, Uitgangsbelasting, motorische besturing en structurele stijfheid moeten samen worden overwogen voordat wordt besloten of een 1 boogminuut Planetaire Tandwielreductor nodig is.

Wat Backlash betekent in een planetaire tandwielreductor

Een Planetaire Tandwielreducer leidt koppel via een zonnewiel, Meerdere planeettandwielen, een ringwiel en een drager. Onder constante rotatie, de belaste tandflanken blijven in contact. Wanneer de richting omkeert, De tandwielset moet een kleine mechanische speling passeren voordat de tegenovergestelde flanken koppel voeren.

Die hoekruimte is een terugslag.

Terugspeling kan niet simpelweg worden verwijderd omdat de transmissie nog steeds aanpassingen vereist voor:

• Tandwieldikte en spoedtoleranties

• Variatie in middelafstanden

• Lagerruimte en voorspanning

• Smeerfilm

• Assemblagetolerantie

• Thermische uitzetting tijdens de werking

Het technische doel wordt dus gecontroleerd, herhaalbare lage terugslag, niet theoretisch nul speling.

Wat betekent 1 Arcmin eigenlijk?

Eén boogminuut is gelijk aan:

1 boogmin = 1/60° = 0.0167° ≈ 0.000291 rijen

Voor roterende machines, De hoek speeling wordt lineaire verplaatsing naarmate de werkstraal toeneemt:

Lineaire verplaatsing ≈ werkstraal × hoekfout

Voor een Planetary Gear Reducer met 1 boogminuut backlash:

Werkradius	Ongeveer. Tangentiële beweging
50 mm	0.015 mm
100 mm	0.029 mm
200 mm	0.058 mm
500 mm	0.145 mm
1,000 mm	0.291 mm

Bijvoorbeeld, Een roterende arm met een effectieve straal van 200 mm kan theoretisch ongeveer 0 zien.058 mm tangentiële beweging alleen al van 1 boogminuut tijdens de omkering.

Daarom vragen "Is 1 boogminuut precies?" is onvolledig. De betere vraag is:

Is 1 boogminuut compatibel met de werkradius van de machine en de toegestane positioneringsfout?

Terugslag is niet hetzelfde als nauwkeurigheid of herhaalbaarheid

Verschillende bewegingsregeltermen worden vaak als uitwisselbaar behandeld, hoewel ze verschillend gedrag beschrijven.

Parameter	Wat het beschrijft	Typisch effect
Tegenreactie	Mechanische speling tussen omgekeerde tandflanken	Omkeerfout
Positioneringsnauwkeurigheid	Verschil tussen commandeerde en daadwerkelijke positie	Absolute positie
Herhaalbaarheid	Mogelijkheid om terug te keren naar dezelfde positie	Cyclusconsistentie
Torsiestijfheid	Weerstand tegen elastische draaiing onder koppel	Geladen positie
Verloren beweging	Gecombineerde speling en elastische verplaatsing	Omkeren onder belasting

Een Planetary Gear Reducer met lage speling kan daarom nog steeds hoekverplaatsing tonen als koppel de tandwiellijn veroorzaakt, Schachten, lagers of behuizingen om elastisch te vervormen.

Lage speling betekent niet automatisch hoge geladen positioneringsnauwkeurigheid.

Torsiestijfheid wordt kritiek onder belasting

Zodra de tegenreactie is opgezet, koppel blijft de transmissie elastisch vervormen.

Een nuttige vereenvoudigde relatie is:

Hoekdoorbuiging ≈ Toegepast koppel / Torsiestijfheid

Dit betekent dat dezelfde Planetary Gear Reducer bij 10% verschillend positioneringsgedrag kan veroorzaken, 50% en 100% bedrijfskoppel.

Een realistisch foutenbudget moet worden overwogen:

• Reducerende speling

• Tandwiel- en draaggolfvervorming elastisch

• Uitgaande asdoorbuiging

• Lagervervorming

• Koppelingscompliance

• Servo- en encoderfout

• Aangedreven mechanisme-vrijing

• Machineframe-vervorming

Voor precisie-assen, Het evalueren van speling zonder torsiestijfheid geeft een onvolledig beeld.

Waar de precisie van planetaire tandwielreductoren vandaan komt

Tandwielgeometrie

Tandprofiel, Toonhoogtenauwkeurigheid, Tanddikte, De nauwkeurigheid en concentriciteit van de helix bepalen hoe consistent de tandwielen in elkaar grijpen.

Planeetondersteuning

Meerdere planeettandwielen verdelen het koppel efficiënt, Maar hun voordeel hangt af van nauwkeurige uitlijning en starre ondersteuning. Planeetpin deflectie of draaggolfvervorming kan de belastingsdeling en transmissienauwkeurigheid verstoren.

Uitgangslageropstelling

Een katrol, Pinion, Robotarm of roterende armatuur kan radiaal opleggen, axiale en omkerende belastingen op de uitgang. De stijfheid van de lagers beïnvloedt daarom zowel de uitlijning van de as als de levensduur.

Assemblagecontrole

Lagerpassen, Voorspanning, concentriciteit, asuitlijning en huisnauwkeurigheid beïnvloeden hoe de voltooide Planetary Gear Reducer presteert nadat individuele onderdelen zijn gemonteerd.

Daarom kunnen twee reductoren met vergelijkbare nominale speling verschillend werken in een echt servosysteem.

Mingye PAB Design: Voorbij het tegenreactiecijfer kijken

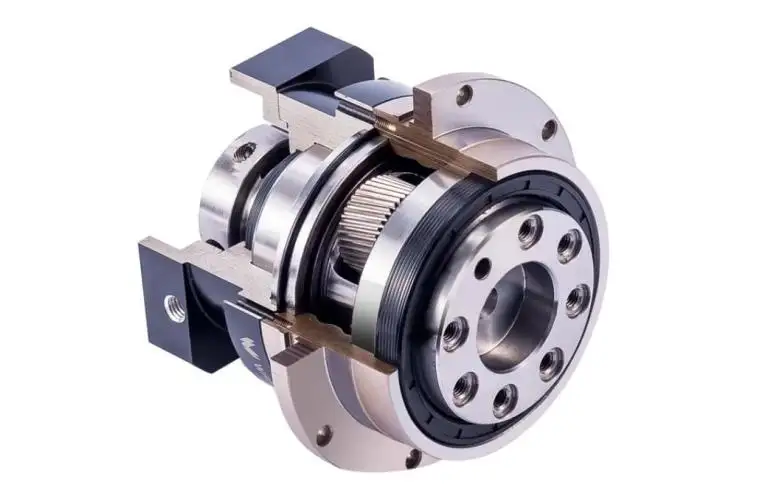

Mingye's PAB-serie planetaire tandwielreducer is verkrijgbaar in P0- en P1-precisievarianten, met een gespecificeerde speling zo laag als 1 boogminuut. Het ontwerp combineert ook spiraaltandwielen, volledige naaldrollagerondersteuning aan beide uiteinden van de planeettandwielen, dubbele taps toelopende rollagers aan de uitgang en een zelfafstemmende ingangsflens.

Het begrijpen van mechanische functies maakt het mogelijk om de volgende kenmerken te begrijpen:

• Dubbel-uiteinde planeetondersteuning: Regelt de precieze afbuiging van de planeet en stabiliseert de transmissie.

• Volledige naaldrollagers: Ondersteun het laden van planeetgereden in een economische ruimte.

• Dubbele taps toelopende rollagers: Ondersteuning van gecombineerde externe belastingen.

• Helical gear inschakeling: De contactomstandigheden verbeteren, en trillingen en belastingscondities verbeteren.

• Zelf-uitlijnende invoerinterface: Stabiele binding met verschillende motorassen.

• Inline ontwerp: Vereenvoudigt integratie in compacte servo-assen.

Voor Mingye, Het belangrijkste punt is om niet te behandelen "1 boogminuut" als een geïsoleerd verkoopnummer, Maar om te overwegen hoe uitrusting ondersteunt, Lageropstelling en systeembelasting beïnvloeden de bruikbare precisie.

Wanneer is een 1 boogminuut planetaire tandwielreductor nodig??

Toepassingen die waarschijnlijk zeer weinig tegenreactie rechtvaardigen, zijn onder andere:

• CNC roterende en indexerende assen

• Robotgewrichten

• Precisie-positioneringstabellen

• Pick-and-place-apparatuur

• Visiegestuurde automatisering

• Elektronische productiemachines

• Hoogdynamische servoverpakkingssystemen

Een transportband, mixer of constant-speed drive heeft weinig voordeel uit het specificeren van een onnodig lage spelingsklasse.

De juiste planetaire tandwielreducer is daarom niet altijd de reductor met het kleinste getal—het is de reductor waarvan de nauwkeurigheid overeenkomt met de machine-eisen.

Hoe selecteer je de vereiste tegenslag

Een praktische technische reeks is:

• Definitieve lineaire of hoekpositietolerantie definiëren.

• Bepaal de effectieve werkradius.

• Omzetten van toegestane lineaire fout naar hoekfout.

• Slechts een deel van het foutbudget toewijzen aan de reducer.

• Controleer het nominale koppel en het piekacceleratiekoppel.

• Verificatieratio, Invoersnelheid en omkeerfrequentie.

• Controleer radiale en axiale uitgangsbelastingen.

• Evalueer torsiestijfheid samen met speling.

• Bevestig servo-traagheidsmatching, Duty cycle en montage-interface.

Bijvoorbeeld, als een mechanisme slechts ±0 toestaat.05 mm totale fout, Het kiezen van een Planetary Gear Reducer die al het grootste deel van die tolerantie verbruikt, laat te weinig speelruimte over voor de servo, koppeling, Lagers en machinestructuur.

Conclusie: Behandel 1 Arcmin als een systeemvereiste

Een Planetary Gear Reducer van 1 boogminuut beperkt de mechanische omkeerruimte tot ongeveer 0.0167°, maar het werkelijke effect hangt af van de werkstraal, Overgedragen koppel, Torsiestijfheid en de rest van het bewegingssysteem.

De betrouwbaardere selectiemethode is te beginnen met de vereiste positioneringstolerantie van de machine, Bouw een foutbudget op, en vervolgens de toegestane terugslag van de reductie bepalen.

Voor machinebouwers die een precisie Planetaire Tandwielreducer evalueren, De PAB-serie van Mingye biedt P0/P1 precisieopties, speling tot 1 boogminuut en een lagerondersteunde planetaire structuur ontworpen voor stabiele bewegingsoverdracht. Ingenieurs kunnen de Mingye PAB Planetary Gear Reducer bekijken en de verhouding vergelijken, koppel, Motorische interface- en precisievereisten ten opzichte van de daadwerkelijke toepassing vóór de definitieve selectie.

Veelgestelde vragen

Q1. Waarom gebruikt Mingye spiraalvormige tandwielen in zijn Planetary Gear Reducer?

Helical tandwielinschakeling zorgt voor soepeler tandcontact en kan helpen trillingen en transmissiegeluid te verminderen, terwijl het koppel stabiel wordt overgebracht.

Q2. Welke precisie-grade zijn er beschikbaar voor de Mingye Planetary Gear Reducer?

De Mingye PAB Planetary Gear Reducer is verkrijgbaar in P0- en P1-precisievarianten, waardoor ingenieurs een nauwkeurigheidsniveau kunnen kiezen op basis van de positioneringseisen van de toepassing.

V3. Is een 1 boogminuut Mingye Planetaire Tandwielreducer geschikt voor servotoepassingen?

Het kan geschikt zijn voor precisieservosystemen, Maar ingenieurs moeten ook het koppel controleren, Ratio, Invoersnelheid, Torsiestijfheid, traagheidsmatching, Duty cycle en externe uitgangsbelastingen.

Q4. Waarom gebruikt Mingye dubbelzijdige ondersteuning voor de planeettandwielen??

De planeettandwielen gebruiken volledige naaldrollagerondersteuning aan beide uiteinden. Deze opstelling helpt de afbuiging van de planeet te beheersen, behoud uitlijning en ondersteun stabiele koppeloverdracht onder belasting.

V5. Wat is het voordeel van dubbele taps toelopende rollagers in de Mingye PAB Planetary Gear Reducer?

Dubbele taps toelopende rollagers aan de uitgang ondersteunen gecombineerde radiale en axiale belastingen en verbeteren de stabiliteit van de uitgangsas bij veeleisende mechanische toepassingen.
